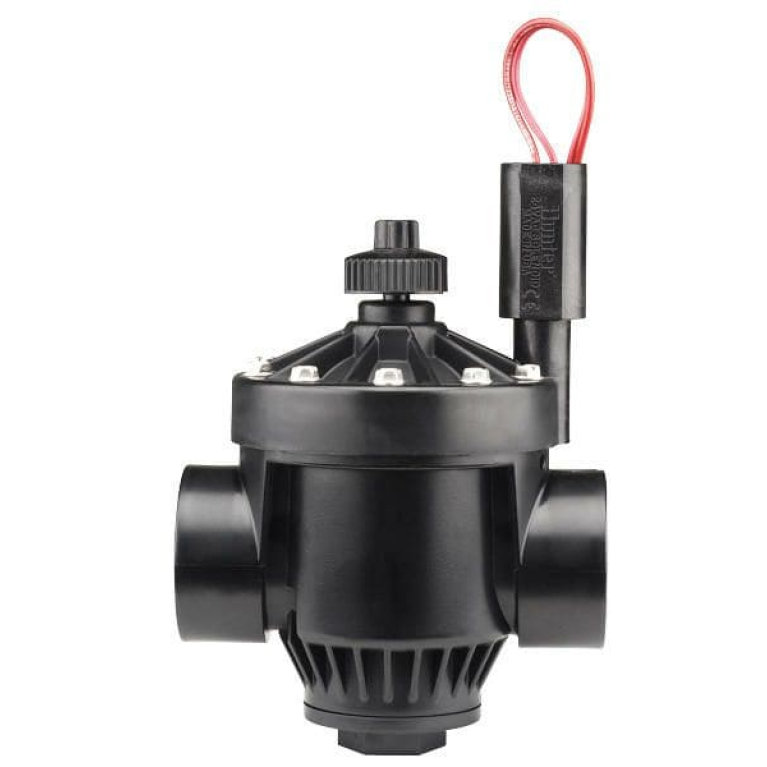

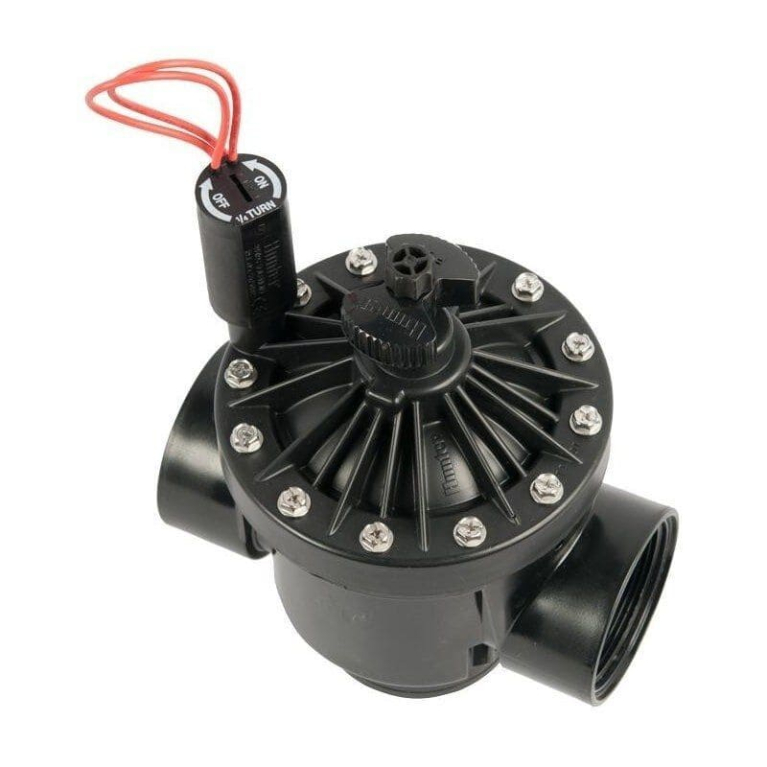

Электромагнитный клапан Hunter PGV-151-B (1½" ВР, с регулятором потока)

Hunter PGV-151-B — это профессиональный электромагнитный клапан увеличенного диаметра серии PGV с присоединительным размером 1½ дюйма и стандартной конфигурацией резьбы ВР (внутренняя резьба на обоих концах). Данная модель оснащена встроенным регулятором потока (Flow Control) и предназначена для управления зонами полива с высоким расходом воды — крупными роторными системами, протяженными капельными линиями или разветвленными сетями веерных дождевателей на объектах значительной площади.

Клапан PGV-151-B является старшей моделью в линейке PGV и применяется там, где стандартный 1-дюймовый клапан создает избыточные гидравлические потери из-за высокого расхода воды. Увеличенное проходное сечение 1½" обеспечивает значительно меньшее сопротивление потоку, что критически важно для систем с насосными станциями высокой производительности или с большим количеством дождевателей на одной зоне.

Когда необходим клапан диаметром 1½ дюйма

Выбор диаметра электромагнитного клапана — один из ключевых гидравлических расчетов при проектировании системы автоматического полива. Использование клапана меньшего диаметра, чем требует расход воды на зоне, приводит к избыточным потерям давления, недостаточному давлению на дождевателях и неравномерному поливу. Клапан PGV-151-B является правильным выбором в следующих ситуациях:

• Большое количество дождевателей на зоне: Если на одну зону полива приходится более 10–15 роторных дождевателей с суммарным расходом свыше 40–50 л/мин, пропускной способности 1-дюймового клапана начинает не хватать. Клапан 1½" уверенно обслуживает зоны с расходом до 130 л/мин и более.
• Магистраль увеличенного диаметра: На объектах, где основная магистраль выполнена из ПНД-трубы 50 мм (1½") или 63 мм (2"), установка 1-дюймового клапана создает искусственное сужение и резкое падение давления. Клапан 1½" сохраняет гидравлическую связность всей системы.
• Коммерческие и парковые объекты: Системы полива спортивных полей, городских парков, территорий промышленных предприятий и крупных коттеджных поселков проектируются с запасом по производительности. Клапан PGV-151-B является стандартным элементом таких инсталляций.

Преимущества серии Hunter PGV

Клапаны серии PGV на протяжении десятилетий остаются отраслевым стандартом профессиональной ирригации благодаря сочетанию конструктивной надежности и продуманного функционала:

• Встроенный регулятор потока (Flow Control): Поворотная рукоятка на крышке клапана позволяет плавно ограничивать расход воды через клапан от полного открытия до полного закрытия. Это незаменимая функция для балансировки зон с разным количеством дождевателей, точной настройки давления на протяженных капельных линиях и защиты чувствительного оборудования от гидравлических ударов при резком открытии клапана.
• Пилотное управление мембраной: Клапан работает по принципу пилотного управления — компактный соленоид открывает пилотный канал, после чего давление воды самостоятельно поднимает основную мембрану. Такая конструкция обеспечивает минимальное потребление электроэнергии, тихое срабатывание и стабильную работу при широком диапазоне давлений в магистрали.
• Армированный нейлоновый корпус: Крышка и корпус клапана изготовлены из нейлона, армированного стекловолокном. Этот материал обеспечивает исключительную прочность при гидравлических ударах, устойчивость к ультрафиолету, агрессивным почвенным средам и перепадам температур, характерным для подземного монтажа в условиях российского климата.
• Функция ручного пуска (Manual Bleed): Клапан открывается вручную без подачи электрического сигнала поворотом специального винта на крышке. Это незаменимо при пусконаладочных работах, проверке работы дождевателей на новом объекте или при диагностике системы в случае неисправности контроллера.
• Легкообслуживаемая мембрана: Эластичная мембрана из высококачественной резины обеспечивает полную герметичность в закрытом положении и быстрое срабатывание при подаче управляющего сигнала. При необходимости мембрана заменяется без специального инструмента за несколько минут непосредственно на месте монтажа.
• Совместимость с любыми контроллерами: Стандартный соленоид 24 VAC обеспечивает полную совместимость с контроллерами всех ведущих производителей ирригационного оборудования — Hunter, Rain Bird, Irritrol и другими.

Технические характеристики

• Производитель: Hunter Industries (США).
• Серия: PGV.
• Артикул: PGV-151-B.
• Тип: Электромагнитный клапан (нормально закрытый, NC).
• Присоединительный размер: 1½" (40 мм).
• Конфигурация резьбы: ВР — внутренняя резьба на обоих концах (Female-Female).
• Управляющее напряжение: ~24 В переменного тока (24 VAC).
• Потребляемая мощность соленоида: 0,27 А (пусковой ток), 0,18 А (удерживающий ток).
• Рабочее давление: от 0,7 до 10,3 бар.
• Пропускная способность: от 4,5 до 130,0 л/мин.
• Максимальная температура воды: до +66°C.
• Материал корпуса: Нейлон, армированный стекловолокном.
• Регулятор потока: Встроенный (Flow Control).
• Ручной пуск: Есть (Manual Bleed).

Совет инженера компании «ТеплоВода»:

«PGV-151-B — это клапан для серьезных объектов площадью от 20 соток и выше, где на одну зону приходится 12 и более роторных дождевателей. Главная ошибка, которую мы видим при самостоятельном монтаже таких систем — установка 1-дюймового клапана на магистраль 1½". Внешне система работает, но давление на дальних дождевателях падает, радиус полива сокращается, и газон поливается неравномерно. Правильный подбор диаметра клапана — это основа грамотного гидравлического расчета.

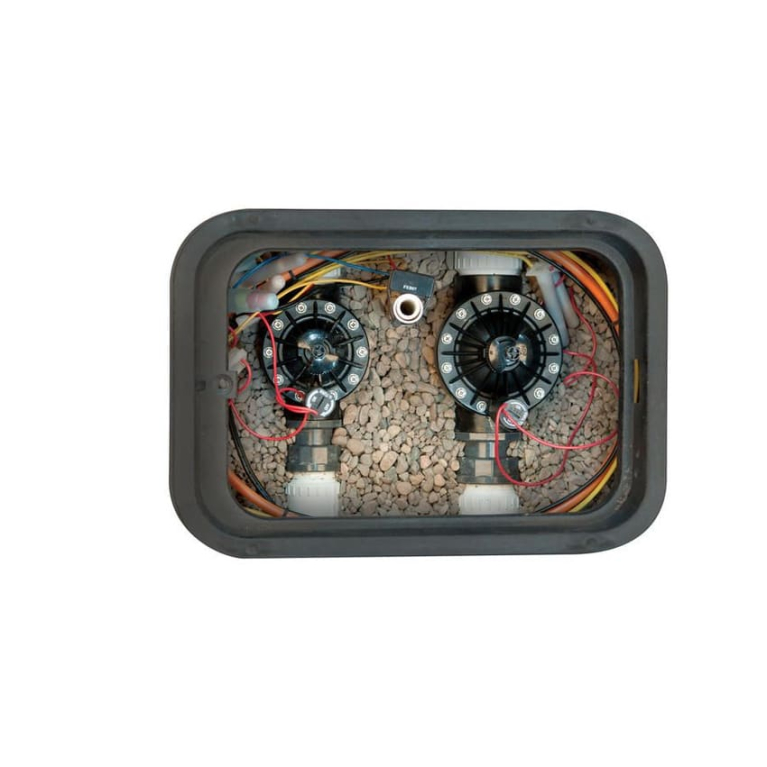

Критически важный нюанс монтажа: Клапаны серии PGV любого диаметра устанавливаются строго горизонтально — соленоид должен смотреть вертикально вверх. Монтаж в любом другом положении приводит к скоплению воды и взвешенных частиц в полости соленоида, что резко сокращает срок его службы. Обязательно размещайте клапан в пластиковом клапанном коробе соответствующего размера с дренажными отверстиями в дне для отвода случайно попавшей воды».

Применение и заказ

Электромагнитный клапан Hunter PGV-151-B применяется в системах автоматического полива на крупных загородных участках, в городском озеленении, на спортивных объектах, в парках и на коммерческих территориях. Клапан совместим с контроллерами любых производителей, работающими на стандартном напряжении 24 VAC: Hunter, Rain Bird, Irritrol и другими.

Компания «ТеплоВода» предлагает купить электромагнитный клапан Hunter PGV-151-B по ценам официального дистрибьютора. На нашем складе постоянно в наличии полный ассортимент магнитных клапанов серии PGV во всех диаметрах и конфигурациях резьб, а также клапанные короба и монтажные аксессуары. Мы осуществляем быструю доставку оборудования для автополива по всей территории России. Узнать подробнее о способах получения заказа можно в разделе Доставка и оплата.
