Соединительное колено Hunter SJ-7512 (30 см, 3/4" х 1/2")

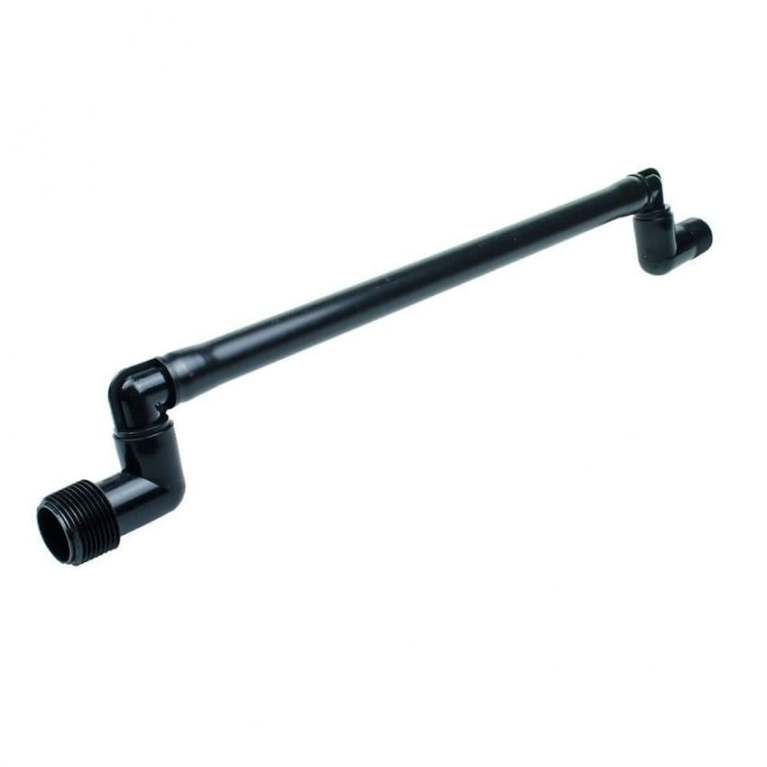

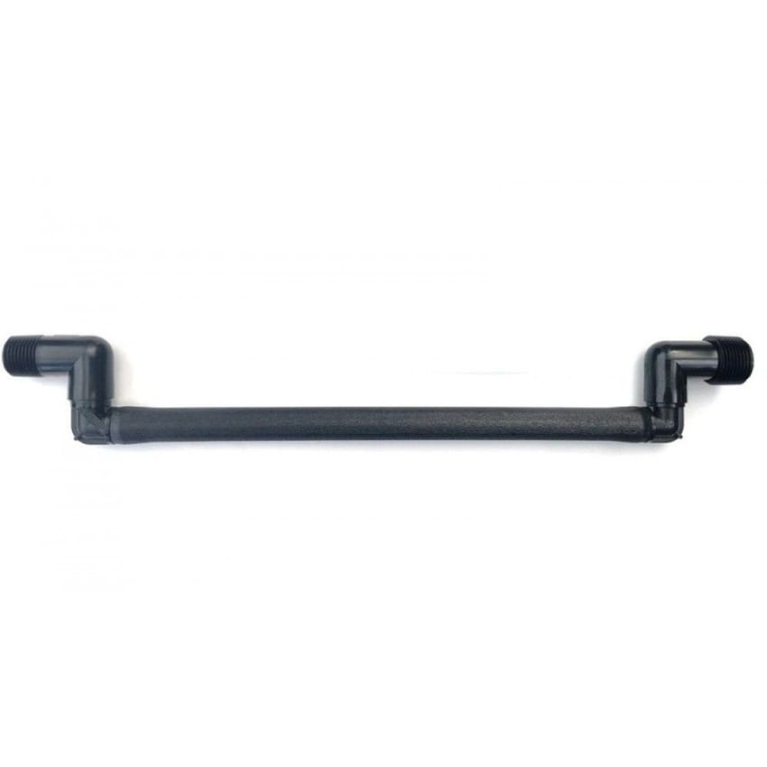

Hunter SJ-7512 — это готовое гибкое соединительное колено (Swing Joint) заводской сборки длиной 30 сантиметров с переходной резьбой: вход 3/4" НР (наружная) для подключения к магистральному трубопроводу и выход 1/2" ВР (внутренняя) для подключения к корпусу дождевателя. Такая конфигурация резьб является стандартной для монтажа компактных роторов Hunter серии PGJ-04, корпус которых имеет нижнее подключение 1/2", тогда как магистральная ПНД-труба и седловые отводы на ней выполнены под резьбу 3/4".

Как и вся линейка SJ, изделие представляет собой неразборную заводскую сборку с опрессованными соединениями. Это полностью исключает протечки в месте стыка трубки и фитингов и избавляет монтажника от необходимости собирать переходной узел из отдельных деталей — резьбового переходника, штуцера и отрезка трубки FLEXSG.

Зачем нужно переходное колено 3/4" х 1/2"

Владельцы систем полива нередко сталкиваются с ситуацией, когда на одной зоне полива совместно работают роторы Hunter PGJ-04 с резьбой 1/2" и более крупные роторы PGP с резьбой 3/4". Это технически обоснованное решение: инженеры компании «ТеплоВода» часто рекомендуют такую комбинацию для участков с неравномерной геометрией, где мощный PGP перекрывает открытые зоны, а компактный PGJ добивает углы и узкие полосы газона вдоль дорожек.

При этом магистральная труба и все седловые отводы на ней, как правило, имеют единый типоразмер 3/4". Использование стандартного колена SJ-712 (3/4" х 3/4") для подключения PGJ-04 потребует дополнительного резьбового переходника 3/4" → 1/2", что создает лишнее соединение под землей и увеличивает риск протечки. Колено SJ-7512 решает эту задачу в одном изделии, обеспечивая прямое и герметичное подключение PGJ к магистрали 3/4" без каких-либо переходников.

Почему жесткое подключение дождевателей недопустимо

Прямое подключение корпуса дождевателя к тройнику или седловому отводу на магистральной ПНД-трубе — наиболее распространенная и дорогостоящая ошибка при самостоятельном монтаже систем полива. Пластиковый корпус ротора, зафиксированный жестко, принимает на себя всю механическую нагрузку при случайном наезде газонокосилки, ударе ногой или давлении промерзающего грунта в зимний период.

Результат такого монтажа предсказуем: трещина в корпусе спринклера, срыв резьбы на тройнике или разрыв магистральной трубы. Все это влечет за собой скрытые утечки воды под газоном, которые могут месяцами оставаться незамеченными, постепенно создавая заболоченные участки и существенно увеличивая расходы на воду.

Преимущества соединительного колена Hunter SJ-7512

• Переходная резьба в одном изделии: Колено одновременно решает две задачи — обеспечивает гибкое амортизирующее соединение и выполняет переход с резьбы магистрали 3/4" на резьбу корпуса ротора 1/2". Это исключает необходимость установки отдельного подземного переходника и сокращает количество потенциальных точек протечки до минимума.
• Оптимальная длина для глубокой укладки: Длина 30 см рассчитана на стандартную глубину укладки магистрального трубопровода 35–50 см. Именно такая глубина рекомендуется при прокладке трубопровода на участках с активным использованием газонокосилки и садовой техники — труба надежно защищена от механических повреждений, а колено уверенно выводит дождеватель на уровень поверхности газона.
• Заводская герметичность: Гибкая трубка опрессована на резьбовых штуцерах в заводских условиях под контролируемым давлением. Соединение надежно работает на весь срок службы системы без риска расслоения или протечки, характерных для самодельных сборок из отдельных фитингов и отрезков трубки FLEXSG.
• Амортизация механических нагрузок: Шарнирная конструкция поглощает боковые удары при наезде газонокосилки или случайном воздействии на дождеватель. Колено изгибается, принимая нагрузку на себя, и возвращается в исходное положение, не передавая разрушающее усилие ни на корпус ротора, ни на магистральную трубу.
• Поворотные фитинги с O-ring уплотнениями: Оба резьбовых окончания оснащены поворотными элементами со встроенными резиновыми уплотнительными кольцами. Это позволяет точно выставить дождеватель вертикально без перекручивания трубки и обеспечивает герметичность без фум-ленты и пакли.
• Компенсация неровностей траншеи: Увеличенная длина позволяет легко обходить подземные препятствия (корни деревьев, камни, другие коммуникации) и компенсировать значительные перепады высот между глубоко заложенной трубой и поверхностью газона.

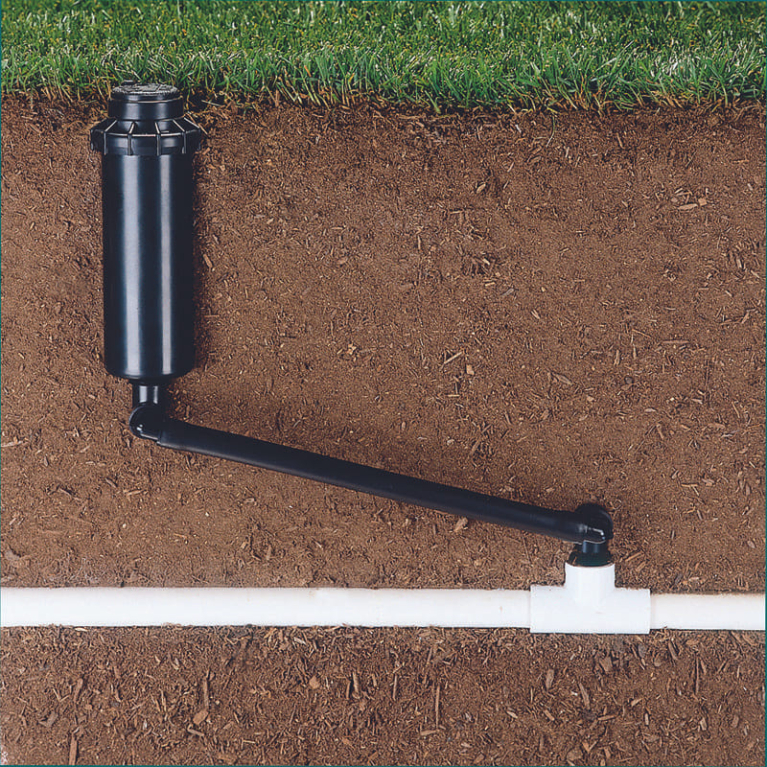

• Мгновенный монтаж: Готовое изделие устанавливается за считанные секунды — конец 3/4" НР вкручивается в седловой отвод на магистрали, конец 1/2" ВР — в нижний патрубок ротора PGJ. Никаких дополнительных деталей, измерений и нарезки трубки не требуется.

Технические характеристики

• Производитель: Hunter Industries (США).
• Артикул: SJ-7512.
• Длина: 30 см (12 дюймов).
• Резьба на входе: 3/4" НР (наружная) — для подключения к седловому отводу или тройнику магистрали.
• Резьба на выходе: 1/2" ВР (внутренняя) — для подключения к нижнему патрубку ротора с резьбой 1/2".
• Рабочее давление: до 5,5 бар (совместимо со стандартными системами автополива 2,5–4 бар).
• Материал: Армированный гибкий полиэтилен, поворотные фитинги из ударопрочного пластика с O-ring уплотнениями.
• Совместимость: Hunter PGJ-04 и любые роторные или веерные дождеватели с нижним подключением 1/2" ВР при магистрали с седловыми отводами 3/4" НР.

Совет инженера компании «ТеплоВода»:

«SJ-7512 — это обязательный элемент в проектах, где роторы PGJ-04 устанавливаются на общую магистраль вместе с крупными роторами PGP. Именно такую смешанную схему мы применяем на участках сложной формы: PGP перекрывает открытые зоны газона, а PGJ добирает узкие полосы вдоль дорожек и заборов. Магистраль при этом единая, с седловыми отводами 3/4". Без колена SJ-7512 вам пришлось бы вкручивать под землю дополнительный резьбовой переходник — это лишнее соединение, которое рано или поздно даст течь.

Важные нюансы монтажа: Поворотные фитинги Hunter имеют встроенные O-ring уплотнения, поэтому не используйте фум-ленту или паклю — это повредит уплотнительные кольца. Закручивайте соединения от руки до упора и при необходимости доверните на четверть оборота разводным ключом. Не перетягивайте — пластик фитингов не требует больших усилий затяжки».

Применение и заказ

Соединительное колено Hunter SJ-7512 применяется при монтаже систем автоматического полива на частных приусадебных участках, в парках, на спортивных газонах и коммерческих территориях — везде, где компактные роторы с резьбой 1/2" подключаются к магистральному трубопроводу с отводами 3/4". Изделие продается поштучно, что удобно как для замены поврежденного элемента в действующей системе, так и для комплектации новых объектов.

Компания «ТеплоВода» предлагает купить соединительные колена Hunter SJ-7512 по ценам официального дистрибьютора. На нашем складе постоянно в наличии полный ассортимент аксессуаров для дождевателей, включая колена SJ-706 (15 см, 3/4" х 3/4"), SJ-712 (30 см, 3/4" х 3/4"), гибкие трубки FLEXSG и седловые отводы. Мы осуществляем быструю доставку оборудования для автополива по всей территории России. Узнать подробнее о способах получения заказа можно в разделе Доставка и оплата.
